ভারী যান্ত্রিক ব্রেক



একটি ডিস্কের ঘূর্ণায়মান উপাদান ব্রেকের ঘর্ষণ জোড়া হল একটি ধাতব ডিস্ক যা এর শেষ দিকে কাজ করে, যাকে ব্রেক ডিস্ক বলা হয়। ঘর্ষণ উপাদানগুলি উভয় দিক থেকে ডিস্ককে আটকে দেয়, ব্রেকিং তৈরি করে। স্থির উপাদানটির বিভিন্ন কাঠামোগত ফর্ম রয়েছে এবং ভারী যান্ত্রিক ব্রেকগুলিকে সাধারণত ক্যালিপার ডিস্ক এবং সম্পূর্ণ ডিস্ক হিসাবে শ্রেণীবদ্ধ করা যেতে পারে।

ভারি যান্ত্রিক ব্রেকগুলি হাইড্রোলিকভাবে নিয়ন্ত্রিত, ব্রেক ডিস্ক, হুইল সিলিন্ডার, ক্যালিপার এবং তেলের পাইপ সহ প্রধান উপাদানগুলি সহ। ভারী যান্ত্রিক ব্রেক দ্রুত তাপ অপচয়, হালকা ওজন, সহজ নির্মাণ এবং সহজ সমন্বয় অফার করে। এগুলি উচ্চ লোডের অধীনে উচ্চ তাপমাত্রার জন্য বিশেষভাবে প্রতিরোধী, স্থিতিশীল ব্রেকিং প্রদান করে এবং কাদা এবং জলের অনুপ্রবেশের বিরুদ্ধে প্রতিরোধী। ভারি যান্ত্রিক ব্রেকগুলি ডিস্ক বরাবর বল প্রয়োগ করে, ব্রেক অক্ষের উপর বাঁকানো মুহূর্তগুলি প্রতিরোধ করে এবং এর ফলে একটি ছোট রেডিয়াল মাত্রা হয়।

মডেলের তাৎপর্য



অর্ডার উদাহরণ

(SBD250-A-1600×30 IRL মানে এর রেট করা ক্ল্যাম্পিং ফোর্স হল রিলিজ লিমিট সুইচ এবং I সংস্করণ ইনস্টলেশনের A-টাইপ সেফটি ব্রেক সহ 250KN। ব্রেক ডিস্কের ব্যাস 1600 মিমি এবং ডিস্কের বেধ 30 মিমি।)



---

---

---

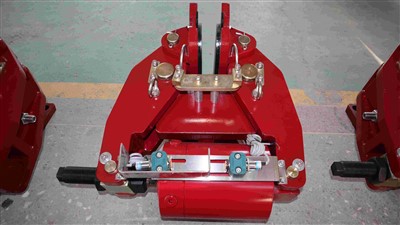

SBD-একটি ভারী যান্ত্রিক ব্রেক





ইনস্টলেশন ডায়াগ্রাম

• ব্রেকিং টর্ক: M=μ×d1×F(Nm)
• এতে: μ-ঘর্ষণ সহগের মান μ=0.35

d1-ডিস্ক ঘর্ষণ ব্যাস d1=D-135(মিমি)
অথবা D-155(mm)(পরেরটি বিশেষভাবে SBD315-A তে ব্যবহৃত হয়)

F-মোট ক্ল্যাম্প বল(KN)

• দ্রষ্টব্য:1)D-ব্রেক ডিস্কের ব্যাস Φ800 এর চেয়ে কম বা সমান ΦD কম বা Φ1800(মিমি) এর সমান

2)d2-max.allowable ড্রাম বা হাবের ব্যাস d2=D-270(মিমি)



ব্রেক টাইপ	মোট সিয়াম্প ফোর্স (কেএন)	ব্রেকিং ফোর্স (KN)	সিলিন্ডার চাপ (বার)	তেলের পরিমাণ (মিলি)	মুক্তিপ্রাপ্ত ছাড়পত্র (মিমি)	মাত্রা(মিমি)								ওজন (কেজি)
						A	C	d	d2 সর্বোচ্চ	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 কম বা সমান ΦD Φ1800 এর থেকে কম বা সমান	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

দ্রষ্টব্য: SBD-একটি সিরিজ ইন্ডাস্ট্রিয়াল ক্রেন সেফটি ব্রেকগুলির মূল প্রকারগুলি হল SBD৷ স্পেসিফিক টাইপ এবং স্ট্রাকচারের মাপ ধরে রাখতে হবে।



---

---



SBD-B ভারী যান্ত্রিক ব্রেক

ইনস্টলেশন ডায়াগ্রাম

• ব্রেকিং টর্ক: M=μ×d1×F(Nm)
• এতে: μ-ঘর্ষণ সহগের মান μ=0.35

d1-ডিস্ক ঘর্ষণ ব্যাস d1=D-150(মিমি)

F-মোট ক্ল্যাম্প বল(KN)

• দ্রষ্টব্য:1)D-D এর জন্য ব্রেক ডিস্কের ব্যাস Φ1800(মিমি) এর চেয়ে বড় বা সমান

2)d2-max.allowable ড্রাম বা হাবের ব্যাস d2=D-360(মিমি)



ব্রেক টাইপ	রেট বাতা বল (কেএন)	ব্রেকিং ফোর্স (কেএন)	সিলিন্ডারের চাপ (বার)	তেলের পরিমাণ (ml)	মুক্তির ছাড়পত্র (মিমি)	মাত্রা(মিমি)							ওজন (কেজি)
						একটি সর্বোচ্চ	A1 সর্বোচ্চ	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Φ800 এর থেকে বড় বা সমান	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Φ800 এর থেকে বড় বা সমান	310

SBD-বি সিরিজের নিরাপত্তা ব্রেকগুলির আসল প্রকারগুলি হল SBB৷

ফ্রিকটন সহগ: স্ট্যাটিক 0.4, গতিশীল 0.35।

দ্রষ্টব্য: নির্দিষ্ট ধরন এবং কাঠামোর আকার বজায় রাখা উচিত।



---



SBD-Cভারী যান্ত্রিক ব্রেক

ইনস্টলেশন ডায়াগ্রাম

• ব্রেকিং টর্ক: M=μ×d1×F(Nm)
• এতে: μ-ঘর্ষণ সহগের মান μ=0.35

d1-ডিস্ক ঘর্ষণ ব্যাস d1=D-220(মিমি)

F-মোট ক্ল্যাম্প বল(KN)

• দ্রষ্টব্য:1)D-D এর জন্য ব্রেক ডিস্কের ব্যাস Φ1800(মিমি) এর চেয়ে বড় বা সমান

2)d2-max.allowable ড্রাম বা হাবের ব্যাস d2=D-500(মিমি)



ব্রেক টাইপ	রেট বাতা বল (কেএন)	ব্রেকিং ফোর্স (কেএন)	সিলিন্ডারের চাপ (বার)	তেল ভলিউর (ml)	মুক্তির ছাড়পত্র (মিমি)	মাত্রা (মিমি)			ওজন (কেজি)
						একটি সর্বোচ্চ	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Φ1800 এর থেকে বড় বা সমান	660
SBD365-C	365	262	80	275	1~2	790	570	Φ1800 এর থেকে বড় বা সমান	720
SBD425-C	425	306	95	275	1~2	790	570	Φ1800 এর থেকে বড় বা সমান	730

SBD-সি সিরিজের সেফটি ব্রেকের মূল প্রকারগুলি হল SBB৷

ঘর্ষণ সহগ: স্ট্যাটিক 0.4, গতিশীল 0.35।

দ্রষ্টব্য: নির্দিষ্ট ধরন এবং কাঠামোর আকার বজায় রাখা উচিত।



---

---



SBD-D ভারী যান্ত্রিক ব্রেক

ইনস্টলেশন ডায়াগ্রাম

ব্রেকিং টর্ক: M=μ×d1×F(Nm)

এতে: μ-ঘর্ষণ সহগের মান μ=0.35

d1-ডিস্ক ঘর্ষণ ব্যাস (মিমি)

F-মোট ক্ল্যাম্প বল(KN)

দ্রষ্টব্য:1)D-D এর জন্য ব্রেক ডিস্কের ব্যাস Φ600(মিমি) এর চেয়ে বড় বা সমান

2) d2- সর্বোচ্চ অনুমোদিত ড্রাম বা হাবের ব্যাস (মিমি)



ব্রেক টাইপ	রেটেড ক্ল্যাম্প ফোর্স (KN)		ব্রেকিং ফোর্স (KN)		সিলিন্ডার চাপ (বার)		তেলের পরিমাণ (মিলি)		মুক্তিপ্রাপ্ত ছাড়পত্র (মিমি)			ওজন (কেজি)		মাত্রা (মিমি)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Φ600 এর থেকে বড় বা সমান
SBD80-D	80		57		80		125					185		সিন২০ ডিগ্রি (ডি/২-৪৫)+320.5				Cos20 ডিগ্রি (D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Φ600 এর থেকে বড় বা সমান
SBD120-D	120		86		85		150					193		সিন২০ ডিগ্রি (ডি/২-৪৫)+320.5				Cos20 ডিগ্রি (D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		সিন২০ ডিগ্রি (D2-45)+345				Cos20 ডিগ্রি (D/2-75)+20				Φ600 এর থেকে বড় বা সমান



ব্রেক টাইপ	মাত্রা (মিমি)
	d1	d2 সর্বোচ্চ		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
দ্রষ্টব্য: নির্দিষ্ট ধরন এবং কাঠামোর আকার বজায় রাখা উচিত
